Λεπτομέρειες:
|
Μέγεθος: | 21.5 ίντσα | Τύπος οθόνης: | LCM, α-Si tft-LCD |
---|---|---|---|
Φωτεινότητα: | 250 cd/m ² (τύπος.) | Λόγος αντίθεσης: | 5000: 1 (τύπος.) (TM) |
Γωνία θέασης: | 89/89/89/89 (τύπος.) (CR≥10) | Απάντηση: | 10/6 (τύπος.) (Tr/Td) κα |
Φωτισμός: | 10S7P WLED, ώρες 30K, με τον οδηγό των οδηγήσεων | Ανεφοδιασμός τάσης: | 5.0V (τύπος.) |
Οθόνη αφής: | χωρίς | Χρήση για: | Βιομηχανικά |
Υψηλό φως: | οθόνη auo LCD,επίδειξη auo LCD |
1. Γενική περιγραφή

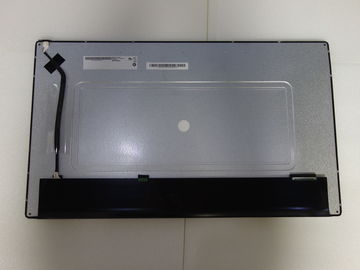

Αυτή η προδιαγραφή ισχύει για τη 21,5 ίντσα-ευρεία ενότητα G215HVN01.0 χρώματος tft-LCD.
Η επίδειξη υποστηρίζει το πλήρες HD - χρώματα σχήματος και 16.7M οθόνης του 1920 (Χ) Χ 1080 (Β) (RGB 8 μπιτ στοιχείων).
Όλα τα σήματα εισαγωγής είναι δύο καναλιών διεπαφή LVDS.
Ο πίνακας οδηγών των οδηγήσεων συμπεριλαμβάνεται. G215HVN01.0 σχεδιάζεται για τις βιομηχανικές εφαρμογές επίδειξης.
2.Display χαρακτηριστικά
ΣΤΟΙΧΕΙΑ | Μονάδα | ΠΡΟΔΙΑΓΡΑΦΕΣ |
Διαγώνιος οθόνης | [χιλ.] | 546.86 (21,53») |
Ενεργός περιοχή | [χιλ.] | 476.64 (η) Χ 268,11 (β) |
Εικονοκύτταρα Χ Χ Β | 1920 (x3) Χ 1080 | |
Πίσσα εικονοκυττάρου | [um] | 248.25 (ανά μια τριάδα) ×248.25 |
Ρύθμιση εικονοκυττάρου | R.G.B. Κάθετο λωρίδα | |
Τρόπος επίδειξης | VA τρόπος, κανονικά μαύρος | |
Άσπρη φωτεινότητα (κέντρο) | [cd/m2] | 300 (τύπος.) |
Αναλογία αντίθεσης | 5000 (τύπος.) | |
Οπτικός χρόνος απόκρισης | [msec] | κα 25 (τύπος., on/off) |
Ονομαστική τάση εισαγωγής | [Βολτ] | +5.0 Β |
Τάση εισαγωγής Backlight | [Βολτ] | +12.0 Β |
Κατανάλωση ισχύος | [Watt] | 19.82 W (τύπος. Κύτταρο 3,5 + οδηγήσεων 16,32) (με τον πίνακα οδηγών των οδηγήσεων, όλο το λευκό σχέδιο) |
Βάρος | [Γραμμάρια] | 1,850 (± 185 γ) |
Φυσικό μέγεθος | [χιλ.] | 495.6 (W) × 292,2 (Χ) × 12,7 (Δ) |
Ηλεκτρική διεπαφή | Δύο καναλιών LVDS | |
Χρώμα υποστήριξης | χρώματα 16.7M (RGB 8 μπιτ) | |
Επεξεργασία επιφάνειας | Αντιεκθαμβωτικός, 3H | |
Λειτουργία σειράς θερμοκρασίας Αποθήκευση (μη-λειτουργία) |
[Oc] [Oc] |
0 έως +60 -20 έως +60 |
Συμμόρφωση RoHS | Συμμόρφωση RoHS | |
Συμμόρφωση TCO | Συμμόρφωση TCO 5,1 |
3.Optical χαρακτηριστικά
Στοιχείο | Μονάδα | Όροι | Ελάχιστος. | Τύπος. | Max. | Σημείωση |
Γωνία εξέτασης |
[βαθμός] | Οριζόντιος (δεξιά) χρώμιο = 10 () |
75 75 |
89 89 |
- - |
1, 2 |
[βαθμός] |
Κάθετος (ανώτερος) Χρώμιο = 10 (χαμηλότερος) |
75 75 |
89 89 |
- - |
||
Αναλογία αντίθεσης | Κανονική κατεύθυνση | 3000 | 5000 | - | 3 | |
Χρόνος απόκρισης |
[msec] |
Αύξηση του χρόνου (ΤRR) | - | 20 | 25 | |
Μειωμένος χρόνος (ΤRF) | - | 5 | 10 |
4 |
||
Αύξηση + πτώση | - | 25 | 35 | |||
Συντεταγμένες χρώματος/χρωματικότητας (ΣΥΝΕΡΓΆΤΕΣ) |
Κόκκινο Χ | 0,589 | 0,639 | 0,689 |
5 |
|
Κόκκινο Υ | 0,283 | 0,333 | 0,383 | |||
Πράσινο Χ | 0,253 | 0,303 | 0,353 | |||
Πράσινο Υ | 0,573 | 0,623 | 0,673 | |||
Μπλε Χ | 0,105 | 0,155 | 0,205 | |||
Μπλε Υ | 0,000 | 0,048 | 0,098 | |||
Λευκό συντεταγμένων χρώματος (ΣΥΝΕΡΓΆΤΕΣ) | Άσπρο Χ | 0,263 | 0,313 | 0,363 | ||
Άσπρο Υ | 0,279 | 0,329 | 0,379 | |||
Κεντρική φωτεινότητα | [cd/m2] | 240 | 300 | - | 6 | |
Ομοιομορφία φωτεινότητας | [%] | 75 | 80 | - | 7 | |
Λογομαχία (σε 60Hz) | [%] | 1.5 | 8 | |||
Τρεμούλιασμα | DB | -20 | 9 |
