Λεπτομέρειες:
|
Μέγεθος: | 22,9 ίντσα | Τύπος: | α-Si tft-LCD, LCM |
---|---|---|---|
Φωτεινότητα: | 500 cd/m ² (τύπος.) | Λόγος αντίθεσης: | 1000:1 (τύπος.) (TM) |
Γωνία θέασης: | 89/89/89/89 (τύπος.) (CR≥10) | Λειτουργών τρόπος: | AHVA, κανονικά μαύρος, μεταδιδόμενο |
Πηγή φωτός: | WLED, ώρες 50K, με τον οδηγό των οδηγήσεων | Ρυθμός καρέ: | 60 hz |
αφής πίνακα: | χωρίς | Σχεδιασμένος για: | Τεντωμένος φραγμός |
Υψηλό φως: | οθόνη auo LCD,επίδειξη auo LCD |
1.General περιγραφή

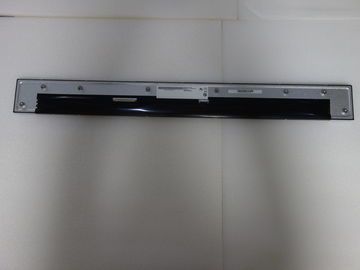

Αυτή η προδιαγραφή ισχύει για τη 22,9 ίντσα-ευρεία ενότητα tft-LCD G229HAN01.0 χρώματος AHVA (διεθνές ειδησεογραφικό πρακτορείο-όπως).
Η επίδειξη υποστηρίζει το FHD [1920 (Χ) Χ 165 (Β)] χρώματα σχήματος και 16.7M οθόνης (αληθινός οκτάμπιτος). Όλα τα σήματα εισαγωγής είναι διεπαφή LVDS comaptible.
2.Display χαρακτηριστικά
ΣΤΟΙΧΕΙΑ | Μονάδα | ΠΡΟΔΙΑΓΡΑΦΕΣ |
Διαγώνιος οθόνης | [χιλ.] | 581.01 (22,9») |
Ενεργός περιοχή | [χιλ.] | 578.88 (η) Χ 49,7475 (β) |
Εικονοκύτταρα Χ Χ Β | 1920x165 | |
Πίσσα εικονοκυττάρου | [um] | 301.5 × 301,5 |
Ρύθμιση εικονοκυττάρου | R.G.B. Κάθετο λωρίδα | |
Τρόπος επίδειξης | Τρόπος AHVA, κανονικά μαύρος | |
Άσπρη φωτεινότητα (κέντρο) | [cd/m2] | 500 cd/m2 (τύπος.) |
Αναλογία αντίθεσης | 1000 (τύπος.) | |
Οπτικός χρόνος απόκρισης | [msec] | 25ms |
Ονομαστική τάση εισαγωγής VDD | [Βολτ] | 5V (τύπος) |
Κατανάλωση ισχύος (γραμμή VDD + γραμμή των οδηγήσεων) | [Watt] | 7.53W |
Βάρος | [Γραμμάρια] | 460 (τύπος) |
Φυσικό μέγεθος | [χιλ.] | 587.08 (η) Χ τύπος 62,05 (β) x10.21 (δ) |
Ηλεκτρική διεπαφή | Ενιαίο LVDS | |
Χρώμα υποστήριξης | χρώματα 16.7M, αληθινός οκτάμπιτος | |
Επεξεργασία επιφάνειας | Αντιεκθαμβωτικός, 3H | |
Συμμόρφωση RoHS | Συμμόρφωση RoHS | |
Λειτουργία σειράς θερμοκρασίας Αποθήκευση (ναυτιλία) |
[Oc] [Oc] |
0~ 50 -20~ 60 |
3.Optical χαρακτηριστικά
Στοιχείο | Μονάδα | Όροι | Ελάχιστος. | Τύπος. | Max. | Σημείωση |
Γωνία εξέτασης |
[βαθμός] | Οριζόντιο (δεξιά) χρώμιο >10 (που αφήνεται) | 89 89 | - | | |
Κάθετος (επάνω) χρώμιο > 10 (κάτω) | 89 89 | - | ||||
Αναλογία αντίθεσης | Κανονική κατεύθυνση | 800 | 1000 | - | 3 | |
Χρόνος απόκρισης |
[msec] | Αύξηση του χρόνου (TrR) | 13 | | ||
Μειωμένος χρόνος (TrF) | 12 | |||||
Αύξηση + πτώση | 25 | |||||
Συντεταγμένες χρώματος/χρωματικότητας (ΣΥΝΕΡΓΆΤΕΣ) | Κόκκινο Χ | TBD | TBD | TBD | | |
Κόκκινο Υ | TBD | TBD | TBD | |||
Πράσινο Χ | TBD | TBD | TBD | |||
Πράσινο Υ | TBD | TBD | TBD | |||
Μπλε Χ | TBD | TBD | TBD | |||
Μπλε Υ | TBD | TBD | TBD | |||
Λευκό συντεταγμένων χρώματος (ΣΥΝΕΡΓΆΤΕΣ) | Άσπρο Χ | TBD | TBD | TBD | ||
Άσπρο Υ | TBD | TBD | TBD | |||
Κεντρική φωτεινότητα | [cd/m2] | 400 | 500 | 6 | ||
Ομοιομορφία φωτεινότητας | [%] | 70 | 75 | 7 | ||
Κλίμακα χρώματος | % | 72 |
4.Materials
4.1 τοξικότητα
Δεν θα υπάρξει κανένα καρκινογόνο υλικό που χρησιμοποιείται οπουδήποτε στην ενότητα επίδειξης. Εάν τα τοξικά υλικά χρησιμοποιούνται, θα αναθεωρηθούν και θα εγκριθούν από τον αρμόδιο τοξικολόγο AUO.
4.2 εύφλεκτο
Όλα τα συστατικά συμπεριλαμβανομένων των ηλεκτρικών συστατικών που δεν συναντούν το βαθμό UL94-V1 ευφλέκτου στην ενότητα θα ολοκληρώσουν τη διαδικασία έγκρισης εξαίρεσης εκτίμησης ευφλέκτου.
Ο τυπωμένος πίνακας κυκλωμάτων θα γίνει από εκτιμημένο υλικό 94-V1 ή καλύτερα. Η πραγματική εκτίμηση ευφλέκτου UL θα τυπωθεί στον τυπωμένο πίνακα κυκλωμάτων.
