Λεπτομέρειες:
|
Θερμοκρασία λειτουργίας: | 0 ~ 50°C | Θερμοκρασία αποθήκευσης: | - 30 ~ 80°C |
---|---|---|---|
Σχετική υγρασία: | Το 80% | D/C: | 18+ |
Ποιότητα: | νέος και αρχικός | εφαρμογή: | ηλεκτρονικό συστατικό |
Υψηλό φως: | αναστροφέας LCD ccfl,ccfl ηλεκτρονικός αναστροφέας |
1. ΕΦΑΡΜΟΓΗ

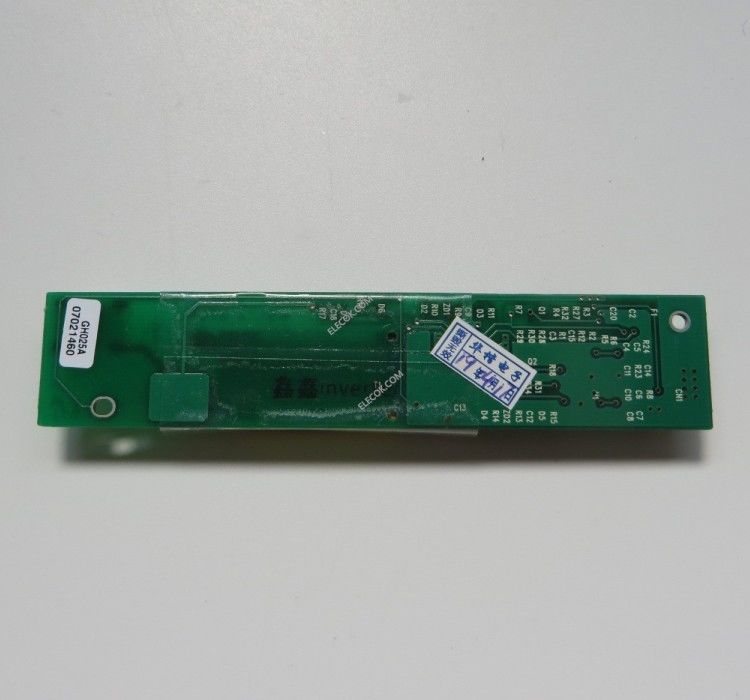

Το παρόν έγγραφο διευκρινίζει τις λεπτομερείς απαιτήσεις προϊόντων του αναστροφέα GH025A που κατασκευάζεται από το πράσινο Γ & την τεχνολογία Γ.
2. ΚΑΤΑΛΛΗΛΟ ΦΟΡΤΙΟ
LCD-ενότητα: 10.4» 1 λαμπτήρας TFT LCD
3. ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Στοιχείο | Σύμβολο | Προδιαγραφή | Μονάδα |
Τάση εισαγωγής 1 | Vin1 | 8 ~ 20 | Β |
Τάση εισαγωγής 2 | Vin2 | 4.9 ~ 5,1 | Β |
Λειτουργούσα θερμοκρασία | Κορυφή | 0 ~ 50 | °C |
Θερμοκρασία αποθήκευσης | Tstg | - 30 ~ 80 | °C |
Σχετική υγρασία | RH | 80 | % |
3.2 σήμα ελέγχου
Καρφώστε το αριθ. | Σύμβολο | Θέση | Δράση | Παρατηρήσεις |
CN1 # 3 |
BKLT_ON | ΥΨΗΛΟΣ | ΛΑΜΠΤΗΡΑΣ (CCFL) - ΕΠΆΝΩ | 2.4 ~ 5.25V |
ΧΑΜΗΛΟΣ | ΛΑΜΠΤΗΡΑΣ (CCFL) - ΜΑΚΡΙΆ | 0.8V μέγιστο. |
3.3 χαρακτηριστικά παραγωγής
Στοιχείο |
Σύμβολο | Όρος | Προδιαγραφή |
Μονάδα | ||||
Vin1 (β) (συνεχές ρεύμα – ΜΈΣΑ) | BRT- ADJ |
RL (; ) | Λ. | Τύπος | Max | |||
ΠΑΡΑΓΩΓΗ ΤΡΕΧΩΝ | lo (ανώτατος) | 12 | 0V | 80 ~ 0,5 | 6.0 | 6.5 | 7.0 |
mArms |
lo (λ.) | 12 | 5V | 80 ~ 0,5 | 2.0 | 2.5 | 3 | ||
ΡΕΥΜΑ ΕΙΣΑΓΩΓΗΣ |
lin |
12 |
0V |
80 ~ 0,5 |
0,3 | |
0,5 |
ΠΑΧ |
ΣΥΧΝΟΤΗΤΑ | Φ | 12 | 0V | 80 ~ 0,5 | 45 | 50 | 55 | KHz |
ΑΝΟΙΚΤΗ ΤΑΣΗ ΠΑΡΑΓΩΓΗΣ |
Vo |
12 |
0V | |
1.2 | |
1.9 |
kVrms |
Αριθ. | Στοιχείο | Όρος και μέθοδος |
1 | Υψηλής θερμοκρασίας δοκιμή αποθήκευσης | Temp: 70°C διάρκεια: 500 ώρες |
2 | Δοκιμή αποθήκευσης χαμηλής θερμοκρασίας | Temp: -30°C διάρκεια: 500 ώρες |
3 | Υψηλής θερμοκρασίας υψηλή αποθήκευση υγρασίας | Temp: 40°C υγρός: 95%RH διάρκεια: 500 ώρες |
4 | Υψηλής θερμοκρασίας Υψηλή δοκιμή λειτουργίας υγρασίας | Temp: 40°C υγρός: 95%RH διάρκεια: 1000 ώρες |
5 | Δοκιμή θερμικού κλονισμού | Temp. – 30°C; 70°C, κύκλος 250 (30min) (30min) |
6 | Δοκιμή δόνησης | Εύρος: συχνότητα 1,5 χιλ.: 10 ~ 55Hz Θέση: διάρκεια τριών κάθετη αεροπλάνων: 1000 ώρες |
7 | Υψηλής θερμοκρασίας δοκιμή λειτουργίας | Temp: 50°C διάρκεια: 72 ώρες |
8 | Υψηλής θερμοκρασίας δοκιμή λειτουργίας | Temp: 0°C διάρκεια: 72 ώρες |
5 συνδετήρας CN1: 53261 – 0590 (Molex) ή αντίτιμο
Καρφώστε το αριθ. | Σύμβολο | Παρατήρηση |
4 | BRT_ADJ | 0 ~ 3.5V |
2 | GND | GND |
3 | BL ON/OFF | ΣΉΜΑ Drive CCFL (ενεργός ΥΨΗΛΌΣ) |
1 | Συνεχές ρεύμα – (Β μέσα) | Δύναμη ΣΥΝΕΧΟΥΣ εισαγωγής (12V) |
5 | N.C |
